Ako môže CNC stroj na valcovanie závitov so servomotorom zlepšiť presnosť, produktivitu a kvalitu závitu

Zhrnutie článku: A CNC servomotorový stroj na valcovanie závitovje určený pre výrobcov, ktorí potrebujú presný, opakovateľný a efektívny výkon pri tvarovaní závitov.NERESposkytuje sériu NRS-25NC/NRS-15NC, ktorá obsahuje servopoháňané valčekové hriadele a posuvný pohyb, až 30 ton valcovacieho tlaku a rozsah priemeru závitu φ3–φ80 mm. Tento článok vysvetľuje jeho pracovné výhody, technické špecifikácie, aplikácie a kľúčové faktory, ktoré je potrebné zvážiť pri výbere riešenia CNC valcovania závitov.

Obsah

• Prečo je CNC servo technológia dôležitá pri valcovaní závitov?
• Aké sú kľúčové vlastnosti CNC stroja na valcovanie závitov so servomotorom?
• Aké sú hlavné technické špecifikácie?
• Aké aplikácie zvládne?
• Aké výhody môžu výrobcovia očakávať?
• Ako by ste si mali vybrať správny stroj na valcovanie závitov?
• Prečo je konfigurácia stroja dôležitá pre výrobu?
• Často kladené otázky
• Záver

Prečo je CNC servo technológia dôležitá pri valcovaní závitov?

Valcovanie závitov je proces tvárnenia za studena, pri ktorom tvrdené matrice vyvíjajú tlak na obrobok, aby vytvorili závity bez odrezania materiálu. Pre výrobcov, ktorí vyrábajú presné spojovacie prvky, hriadele, skrutky, súčiastky súvisiace so závitom a iné závitové časti, je presné riadenie pohybu valca a posuvu nevyhnutné.

CNC stroj na valcovanie závitov so servomotorom zlepšuje tento proces pomocou servomotorov na ovládanie hriadeľov valcov a pohybu podávania. Podľa špecifikácií NERES sú dva valčekové hriadele poháňané servomotorom, zatiaľ čo podávací hriadeľ využíva aj servo riadenie. Táto konfigurácia poskytuje koordinovanejší pohybový systém pre náročné operácie tvárnenia závitov.

V porovnaní so základným mechanickým nastavením môže CNC servo riadenie zjednodušiť riadenie a opakovanie výrobných parametrov. To je obzvlášť cenné, keď výrobcovia potrebujú stabilný rozmerový výkon v rámci opakovaných výrobných sérií.

Pre kupujúcich, ktorí skúmajú CNC stroj na valcovanie závitov so servomotorom, medzi najdôležitejšie úvahy patria rozmery obrobku, stúpanie závitu, tlak valcovania, rýchlosť vretena, konfigurácia matrice a požadovaný spôsob výroby.

Aké sú kľúčové vlastnosti CNC stroja na valcovanie závitov so servomotorom?

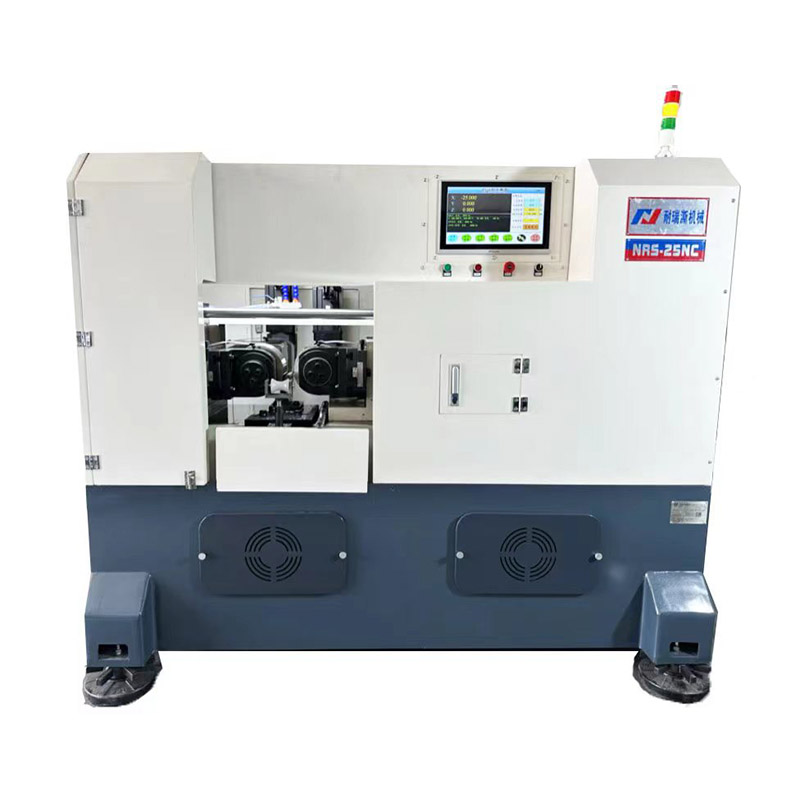

Séria NERES NRS-25NC/NRS-15NC kombinuje technológiu servopohonu s pevnou štruktúrou na vytváranie závitov. Jeho konštrukcia je určená pre bežné trojuholníkové závity a širšiu škálu špecializovaných profilov zubov v závislosti od zvolených valcovacích nástrojov a výkresu obrobku.

• Pohon servomotorom:Hriadele valčekov a pohyb posuvu sú riadené servomotormi.
• Vysoká valivá sila:Maximálny valivý tlak dosahuje 30 ton.
• Široký rozsah obrobkov:Vonkajšie priemery valcovaného závitu sa pohybujú od φ3 do φ80 mm.
• Možnosť flexibilného rozstupu:V rámci uvedených špecifikácií sú podporované stúpania závitov od 0,6 do 8,0 mm.
• Variabilné otáčky vretena:Otáčky vretena sú nastaviteľné od 10 do 60 ot./min. s plynulou reguláciou otáčok.
• Viaceré možnosti tvarovania:V závislosti od konfigurácie ťahania a valca môže stroj spracovať závitovkové zuby, lichobežníkové zuby, profily súvisiace s guľôčkovou skrutkou, ryhovanie a valcovacie drážky.

Vďaka tejto kombinácii je stroj vhodný pre výrobcov, ktorí hľadajú skôr flexibilnú platformu než zariadenie obmedzené na jednu štandardnú geometriu závitu.

Aké sú hlavné technické špecifikácie?

Technické špecifikácie sú rozhodujúce pri hodnotení, či je stroj vhodný pre konkrétnu výrobnú linku. Nasledujúca tabuľka sumarizuje publikované špecifikácie modelu CNC servomotora NERES.

Pre posuvné valcovanie bežne používaných 55° a 60° trojuholníkových závitov uvádza publikovaná špecifikácia obrobky do priemeru φ80 mm, s maximálnym stúpaním 8,0 mm a maximálnou dĺžkou 150 mm. Priechodné valcovanie je dostupné aj pre bežne používané 55° a 60° trojuholníkové závity so stúpaním až 8,0 mm, v závislosti od vhodného nastavenia.

Aké aplikácie zvládne?

Jednou z hlavných výhod servoriadeného valcovania závitov je jeho schopnosť podporovať rôzne požiadavky na tvárnenie prostredníctvom vhodného výberu matrice a konfigurácie stroja.

Typické možnosti spracovania zahŕňajú:

• Trojuholníkový závit 55° a 60°
• Profily šnekových zubov
• Trapézové profily zubov
• Valcovacie aplikácie súvisiace s guľôčkovou skrutkou
• Operácie vrúbkovania
• Valcovacie drážky
• Ďalšie prispôsobené tvary zubov na základe technických výkresov

Skutočná schopnosť spracovania by sa mala vždy potvrdiť na základe výkresu obrobku, materiálu, požadovaného profilu závitu, konštrukcie matrice, priemeru, stúpania a spôsobu výroby. Toto je obzvlášť dôležité pre špecializované komponenty, kde nemusia platiť štandardné rozmery závitu.

Aké výhody môžu výrobcovia očakávať?

1. Viac kontrolovaný pohyb

Servopoháňané valčekové hriadele poskytujú koordinované riadenie pohybu. To môže výrobcom pomôcť vytvoriť opakovateľné podmienky spracovania pri výrobe šarží podobných komponentov.

2. Flexibilné výrobné parametre

Rozsah otáčok vretena 10–60 ot./min s plynulou reguláciou umožňuje nastavenie výrobných parametrov podľa požiadaviek obrobku a tvárnenia.

3. Vysoká kapacita tvarovania

S maximálnym valcovacím tlakom 30 ton je stroj určený pre náročné aplikácie tvárnenia za studena. Kombinácia valcovacej sily a servoriadeného pohybu poskytuje základ pre stabilnú výrobu vhodne dimenzovaných závitových komponentov.

4. Viac možností spracovania

Výrobcovia nevyhnutne nepotrebujú samostatné vybavenie pre každý typ operácie tvarovania zubov. S vhodnými valčekmi a technickým overením môže jedna platforma podporovať rôzne profily vrátane závitov, ryhovania a valcovacích drážok.

5. Vhodné pre priemyselnú výrobu

Masívna konštrukcia stroja, 11 kW valčekový pohon, 5,5 kW podávací pohonný systém a pôdorys približne 2 100 × 1 600 × 2 100 mm ho robia vhodným pre priemyselné výrobné prostredia, kde je dôležitá stabilita a opakovateľnosť zariadenia.

Ako by ste si mali vybrať správny stroj na valcovanie závitov?

Výber stroja len na základe maximálneho tlaku alebo výkonu motora môže viesť k nevhodnej konfigurácii. Spoľahlivejší nákupný proces začína skutočnými požiadavkami na komponenty.

1. Definujte priemer obrobku:Potvrďte minimálny a maximálny priemer polotovaru potrebný na výrobu.
2. Potvrďte stúpanie závitu:Porovnajte požadovaný rozstup s podporovaným rozsahom stroja.
3. Určite metódu valcovania:Rozhodnite sa, či je vhodné valcovanie s posuvom alebo posuvom.
4. Skontrolujte geometriu závitu:Štandardné trojuholníkové závity a špecializované profily môžu vyžadovať rôzne matrice a konfigurácie.
5. Vyhodnoťte objem výroby:Veľkoobjemová výroba môže viac profitovať z CNC riadenia a integrácie automatizovaného podávania.
6. Skontrolujte rozmery stroja:Zabezpečte dostatočný dielenský priestor pre stroj, prístup operátora, manipuláciu s materiálom a údržbu.
7. Prediskutujte výkres s výrobcom:V prípade neštandardných komponentov môže technické potvrdenie pred nákupom znížiť riziká konfigurácie.

NERES sa stavia ako čínsky výrobca a dodávateľ strojov na valcovanie závitov, lisovníc na valcovanie závitov, nástrojov na závitovanie a súvisiaceho vybavenia. Do jej produktového portfólia patria aj automatické CNC závitovacie stroje a ďalšie riešenia na tvárnenie závitov.

Prečo je konfigurácia stroja dôležitá pre výrobu?

Výkon valcovania závitov závisí nielen od samotného stroja. Vzťah medzi strojom, valcovacími nástrojmi, materiálom obrobku, priemerom polotovaru, mazaním, geometriou závitu a parametrami spracovania určuje konečný výsledok.

Napríklad ten istý stroj môže vyžadovať rôzne konštrukcie valčekov pri prechode z bežného trojuholníkového závitu na špecializovaný profil zubov. Podobne zmena materiálu obrobku alebo stúpania závitu môže vyžadovať úpravu parametrov.

Profesionálny dodávateľ by mal preto pred odporúčaním finálnej konfigurácie zhodnotiť výkres komponentu. Tento inžiniersky orientovaný prístup je užitočný najmä pre kupujúcich, ktorí získavajú prispôsobené stroje na valcovanie závitov z čínskej továrne.

NERES uvádza, že jej riešenia CNC valcovania závitov je možné prispôsobiť podľa požiadaviek zákazníka a poskytuje technickú podporu pri výbere vhodného zariadenia.

Často kladené otázky

Čo je CNC servomotor na valcovanie závitov?

Je to CNC riadený stroj na tvarovanie závitov, ktorý využíva servomotory na pohon hriadeľov valcov a posuvu. Séria NERES NRS-25NC/NRS-15NC je určená na valcovanie závitov a iné tvárniace operácie, ako je ryhovanie a valcovanie drážok, v závislosti od konfigurácie valca.

Aký priemer závitu dokáže stroj NERES spracovať?

Publikovaná špecifikácia uvádza rozsah vonkajšieho priemeru valivého závitu φ3–φ80 mm, s rozsahom stúpania valivého závitu 0,6–8,0 mm.

Aký je maximálny valivý tlak?

Maximálny udávaný tlak valcovania je 30 ton. Skutočné podmienky spracovania by sa mali hodnotiť podľa obrobku, materiálu, geometrie závitu a valcovacích nástrojov.

Dokáže tento stroj spracovať špeciálne profily zubov?

áno. Podľa výrobcu môže stroj spracovať šnekové zuby, lichobežníkové zuby, profily súvisiace s guľôčkovou skrutkou, ryhovanie, valivé drážky a iné tvary zubov, keď sa požadovaná konfigurácia určí z výkresu obrobku.

Čo mám poskytnúť pri vyžiadaní cenovej ponuky?

Pre presné odporúčanie by kupujúci mali poskytnúť výkres obrobku, materiál, priemer polotovaru, priemer hotového závitu, stúpanie, dĺžku závitu, požadovaný objem výroby a preferovaný spôsob valcovania. Tieto detaily umožňujú dodávateľovi presnejšie vyhodnotiť konfiguráciu stroja a vhodné valcovacie nástroje.

Záver

CNC stroj na valcovanie závitov so servomotorom môže byť cennou investíciou pre výrobcov, ktorí hľadajú riadené tvarovanie, opakovateľné spracovanie, flexibilnú výrobu závitov a kapacitu valcovania priemyselnej triedy. Séria NERES NRS-25NC/NRS-15NC podporuje priemery valcovaného závitu φ3–φ80 mm, stúpanie 0,6–8,0 mm, plynulé otáčky vretena 10–60 ot./min. a tlak valcovania až 30 ton.

Ak hodnotíte stroj na štandardné závity, špecializované profily zubov, ryhovanie alebo iné požiadavky na presné tvarovanie, najlepším prístupom je prispôsobiť konfiguráciu stroja vašim skutočným cieľom výkresu komponentov a výroby.Kontaktujte náss vašimi špecifikáciami obrobku a výrobnými požiadavkami, aby ste prediskutovali vhodné riešenie CNC servomotorového valcovacieho stroja na závitovanie od NERES.
