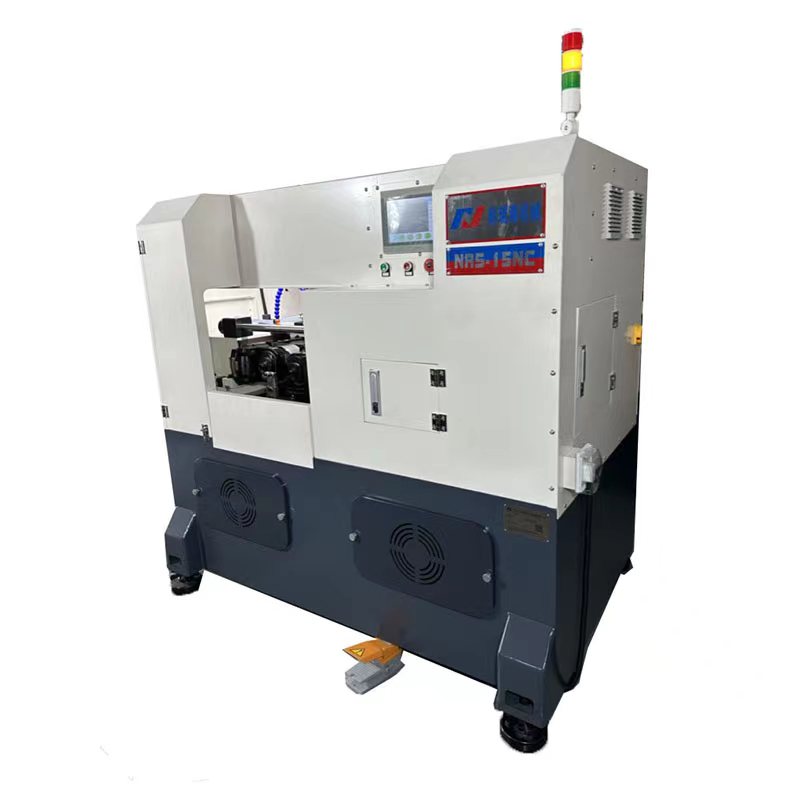

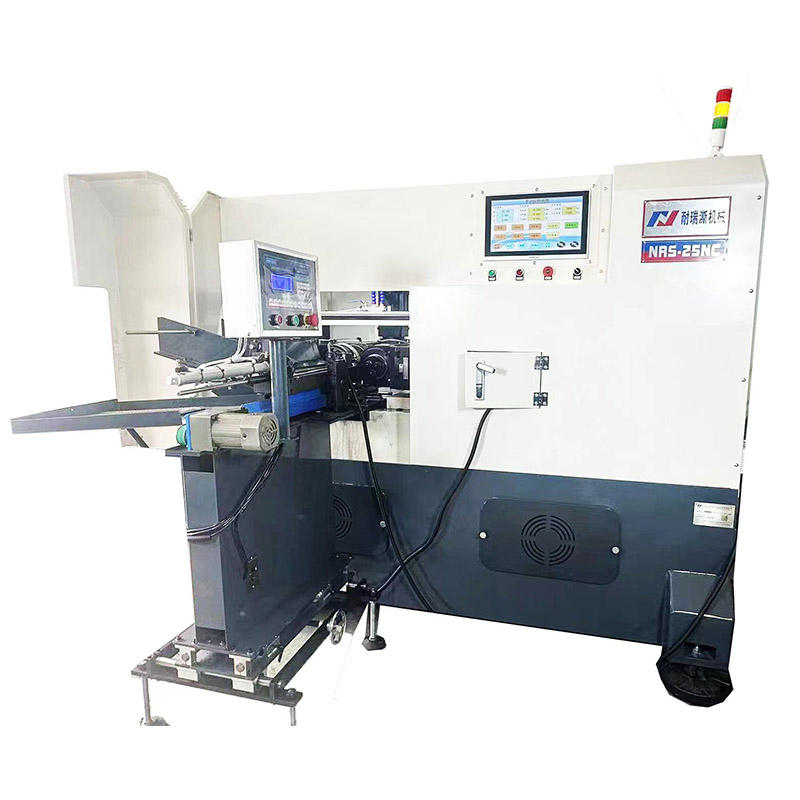

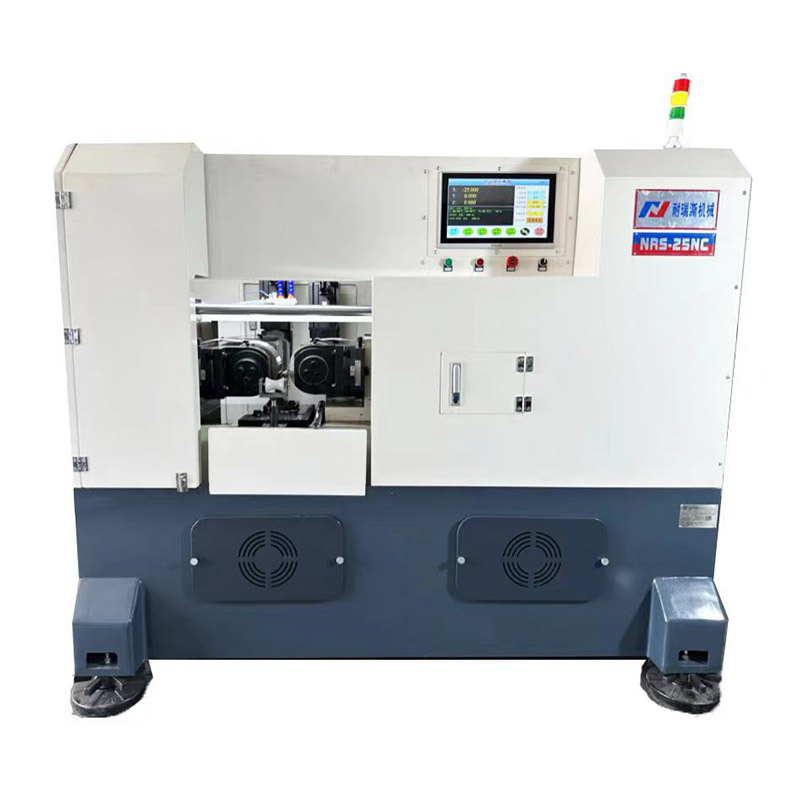

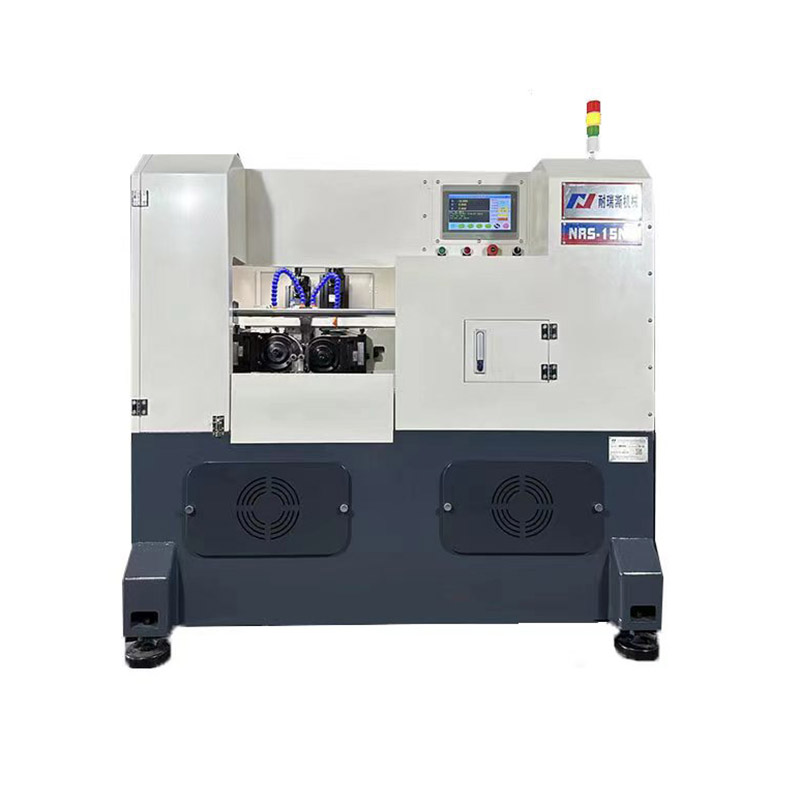

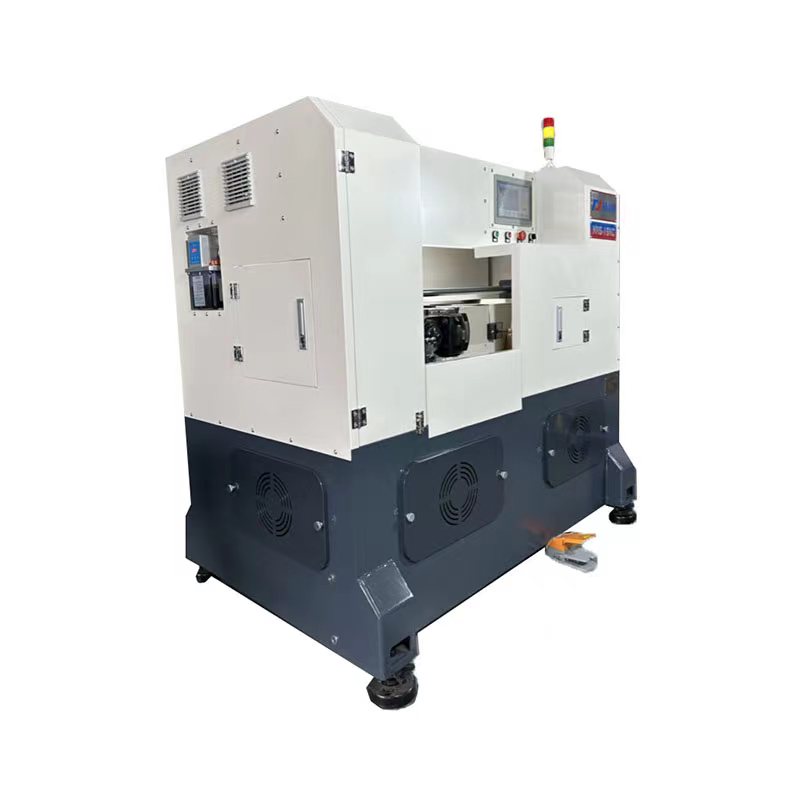

CNC servo-motorový závit valcovacieho stroja

CNC servo-motorový závit valcovacieho stroja

I 、 Hlavné vlastnosti tohto valcovacieho stroja CNC vlákna:

   A. Kód modelu je jednotka Servo Motor, maximálny výstup 30tons.

  B. Podľa typu valca je možné vyrobiť nasledujúce obrobky:

   1. [V krmive]: Často používané závity trojuholníka s hmotnosťou 55 ° a 60 ° dokáže CNC vlákno valcovanie spracovať obrobok:

       Priemer ≤φ80 mm, rozstup <8,0 mm, maximálna dĺžka je 150 mm

  2. [Thru-Feed] Často používané 55 ° a 60 ° trojuholníková tón

C. Štrukturálne vlastnosti: Dva valčekové hriadele sú poháňané servomotormi a kŕmny hriadeľ je valcovaný servo motormi

     Prenos korálky do krmiva.

D

   Skrutku, valcovanie, ryhovanie, valcovacia drážka atď. Je potrebné určiť podľa povrchu kreslenia.

II 、 Technické špecifikácie:

 1. Vonkajší priemer valcovej nite: φ3 ~ φ80 mm

 2. Rozstup valcovacieho vlákna: 0,6 ~ 8,0 mm

 3. Rýchlosť vretena: 10 ~ 60 ot./min (regulácia rýchlosti bez rýchlosti)

 4. Vonkajší priemer valca drôtu (max): φ210 mm, veľkosť klávesu 20*8 mm/mm.

 5. Vonkajší priemer vretena: φ75 mm (H7)

 6. Šírka a dĺžka drôtového valca: Najdlhšie sa dá použiť na 150 mm, podľa dopytu po obrobku

 S, - všeobecné spoločné špecifikácie sú 35, 40, 50, 60, 70, 100 mm

  7. Maximálna vzdialenosť medzi dvoma vretienkami: 280 mm

 8. Minimálna vzdialenosť medzi dvoma vretienkami: 180 mm

 9. Maximálny valcujúci tlak: 30tons

 10. Koni volá valček: 11kW

 11. Kŕmte pohonný výkon: 5,5 kW

 12

 13. Podlaha: 2100LMM*1600WMM*2100HMM

 14. Čistá hmotnosť: 3200 kg; Hrubá hmotnosť: 3000 kg
