Ako CNC stroje na valcovanie závitov zlepšujú kvalitu závitu a efektivitu výroby

CNC stroje na valcovanie závitov môžu zlepšiť konzistenciu závitov, efektivitu výroby a využitie materiálu, keď sú stroj, valcovacie matrice, materiál obrobku a systém podávania správne zladené. Na základe našich skúseností v Dongguan Neres Hardware Machinery Co., Ltd. (NERES) je valcovanie závitov vhodné najmä pre skrutky, skrutky, upevňovacie prvky, závitové tyče, duté rúry a ďalšie komponenty, ktoré vyžadujú opakovateľné rozmery závitov a stabilnú veľkoobjemovú výrobu.

Obsah

• Ako CNC valcovanie závitov zlepšuje kvalitu závitu
• Ako CNC valcovanie závitov zvyšuje efektivitu výroby
• Prečo na valcovaní závitov záleží
• Aplikácie CNC strojov na valcovanie závitov
• Valcovanie závitov vs. tradičné rezanie závitov
• Prečo používame technológiu CNC valcovania závitov v NERES
• FAQ

Ako CNC valcovanie závitov zlepšuje kvalitu závitu

Keď hodnotíme proces valcovania závitov, kvalitu závitu neurčuje samotný stroj. Bežne sa pozeráme na materiál obrobku, priemer polotovaru, špecifikáciu závitu, metódu valcovania, valcovacie matrice, presnosť stroja a konzistenciu podávania.

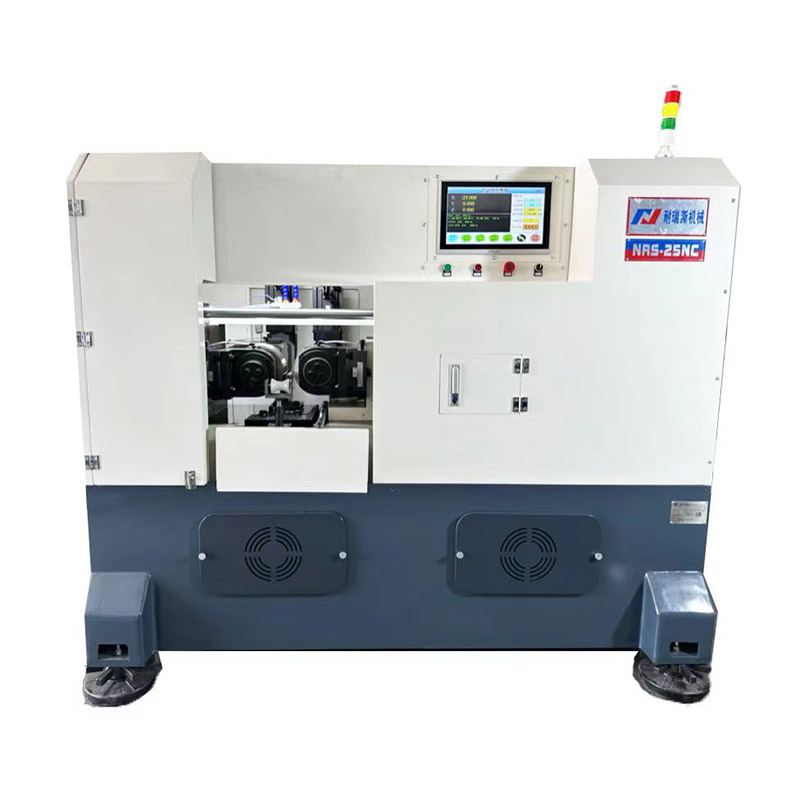

A CNC stroj na valcovanie závitovvytvára závit pôsobením riadeného tlaku cez kalené závitové valcovacie matrice. Namiesto odoberania materiálu rezným nástrojom sa materiál premiestňuje a tvaruje do požadovaného profilu závitu.

Pre vhodné materiály a aplikácie môže tento proces tvarovania poskytnúť konzistentnejší profil závitu a povrchovú úpravu, najmä ak je potrebné opakovane vyrábať rovnaké diely.

Faktor kvality	Účinok valcovania závitov	Čo kontrolujeme vo výrobe
Profil vlákna	Materiál je tvarovaný proti profilu matrice	Profil matrice, priemer obrobku a zarovnanie
Konzistencia závitu	Opakovateľné podmienky tvarovania podporujú konzistenciu vsádzky	Nastavenie stroja, parametre podávania a valcovania
Stav povrchu	Vhodné valcovanie môže vytvoriť hladký tvarovaný povrch závitu	Materiál, stav matrice a mazanie
Rozmerová presnosť	Riadená geometria matrice pomáha udržiavať rozmery závitu	Veľkosť polotovaru, presnosť matrice a výsledky merania

Ako CNC stroje na valcovanie závitov zvyšujú efektivitu výroby

Efektívnosť výroby pre nás znamená viac ako len zvýšenie rýchlosti stroja. Stroj je efektívny len vtedy, ak si dokáže udržať stabilnú kvalitu a zároveň redukuje ručnú manipuláciu, problémy s nastavovaním, odmietnuté diely a zbytočné straty materiálu.

Naše CNC stroje na valcovanie závitov môžu byť konfigurované s automatickými podávacími zariadeniami. Toto je obzvlášť užitočné pri opakovanej výrobe skrutiek, skrutiek, spojovacích prvkov a závitových tyčí, kde sa ručné nakladanie môže stať významnou súčasťou celkového času výroby.

V závislosti od komponentu a požadovaného tvaru závitu môže naše zariadenie spracovávať diely pomocou metód radiálneho alebo axiálneho valcovania. S príslušným valivým kolesom a nástrojmi môžeme spracovať štandardné skrutky, ako aj špeciálne navrhnuté skrutky a spojovacie tyče.

1. Automatické podávanie znižuje ručnú manipuláciu

Pri veľkoobjemovej výrobe konzistencia podávania priamo ovplyvňuje stabilitu výroby. Automatický podávač môže nepretržite dodávať obrobky do stroja na valcovanie závitov, čím sa znižuje potreba operátora nakladať každú časť jednotlivo.

Vyrábame aj automatické podávače pre valcovacie stroje a brúsky závitov. Keď je podávací systém správne zladený so strojom a geometriou obrobku, môže to pomôcť znížiť prestoje a zjednodušiť riadenie výrobného procesu.

2. CNC riadenie pomáha udržiavať opakovateľné podmienky spracovania

CNC riadenie je užitočné, keď je potrebné reprodukovať rovnakú špecifikáciu vlákna vo veľkej dávke. Po nastavení správnych parametrov a nástrojov môže operátor udržiavať konzistentnejší proces spracovania namiesto toho, aby sa úplne spoliehal na manuálne nastavenie.

V praktickej výrobe stále odporúčame skôr kontrolovať prvé kusy a sledovať proces, než predpokladať, že samotné CNC riadenie zaručí kvalitu. Opotrebenie nástroja, zmeny materiálu a nesprávne rozmery polotovaru môžu stále ovplyvniť hotový závit.

3. Valcovanie závitov môže znížiť plytvanie materiálom

Valcovanie závitov vytvára závit premiestňovaním materiálu a nie odrezaním veľkého množstva materiálu. Pre vhodné obrobky to môže zlepšiť využitie materiálu v porovnaní s procesmi obrábania, ktoré odoberajú materiál na vytvorenie závitu.

Toto sa stáva dôležitejším pri výrobe veľkého množstva spojovacích prvkov alebo závitových komponentov, pretože aj malé zníženie strát materiálu sa môže stať významným počas dlhého výrobného cyklu.

Prečo na valcovaní závitov záleží

Podľa našich skúseností je valcovacia matrica jedným z najdôležitejších faktorov pri určovaní konečného výsledku závitu. Kvalitný stroj nedokáže kompenzovať nesprávne navrhnutú alebo opotrebovanú matricu.

V NERES nezávisle spracovávame a vyrábame rôzne druhymatrice na valcovanie závitova raziace matrice. Náš sortiment nástrojov zahŕňa rôzne profily závitov a aplikácie, vrátane:

• Štandardné trojuholníkové závity
• MJ letecké vlákna
• Červové závity
• Trapézové závity
• Splines
• Rovné nite
• Sieťované profily
• Krížové profily
• PT závity
• Rúrkové závity NPT

Zápustku bežne vyberáme podľa špecifikácie závitu, geometrie obrobku, materiálu a požadovaného spôsobu valcovania. Pre špeciálne komponenty je vývoj nástrojov často dôležitejší ako jednoduchý výber väčšieho alebo rýchlejšieho stroja.

Aplikácie CNC strojov na valcovanie závitov

CNC valcovanie závitov sa bežne používa tam, kde výrobcovia potrebujú opakovateľné závity na veľkom počte komponentov. V NERES sa naše stroje a nástroje používajú na aplikácie vrátane výroby spojovacích materiálov, automobilových komponentov, dielov súvisiacich s letectvom a iných priemyselných komponentov.

Aplikácia	Typické komponenty	Kľúčová požiadavka
Výroba spojovacích materiálov	Skrutky, skrutky, závitové tyče	Stabilné rozmery závitu a opakovateľnosť
Automobilové diely	Špeciálne skrutky a závitové komponenty	Konzistentná výroba a vhodné nástroje
Výroba súvisiaca s letectvom	Špecializované závitové komponenty	Presný profil závitu a kontrolované spracovanie
Duté komponenty	Duté rúry a rúrkové časti	Vhodné trojosové valcovacie zariadenie

Valcovanie závitov vs. tradičné rezanie závitov

Valcovanie závitov nepovažujeme za univerzálnu náhradu rezania závitov. Správny proces závisí od materiálu, geometrie súčiastky, špecifikácie závitu, objemu výroby a požadovaných tolerancií.

Faktor	Valcovanie závitov	Rezanie závitov
Odstraňovanie materiálu	Vytvára závit posunom materiálu	Odstraňuje materiál na vytvorenie vlákna
Objem výroby	Dobre sa hodí na opakovanú, veľkoobjemovú výrobu	Môže byť vhodný pre maloobjemové alebo flexibilné obrábanie
Nástroje	Vyžaduje valcovacie matrice špecifické pre aplikáciu	Používa rezné nástroje alebo nástroje na tvarovanie závitov
Vhodnosť materiálu	Silne závisí od ťažnosti materiálu a konštrukcie obrobku	Dokáže sa prispôsobiť širšiemu rozsahu podmienok obrábania
Konzistentnosť výroby	Vysoko opakovateľné, keď sú stroj, matrica a polotovar správne zladené	Závisí od rezných parametrov, nástrojov a stavu stroja

Výrobcovi, ktorý vyrába tisíce alebo viac podobných závitových komponentov, zvyčajne odporúčame vyhodnotiť valcovanie závitov, pretože potenciálne zisky v priepustnosti a využití materiálu môžu odôvodniť investíciu do špecializovaných nástrojov a zariadení.

Prečo používame technológiu CNC valcovania závitov v NERES

Dongguan Neres Hardware Machinery Co., Ltd. (NERES)je výrobcom a dodávateľom v meste Chang'an, Dongguan, Guangdong, Čína. Zameriavame sa na stroje na valcovanie závitov, matrice na valcovanie závitov, komponenty strojov na valcovanie závitov a súvisiace zariadenia na spracovanie závitov.

Náš sortiment zariadení zahŕňa vysokú presnosťCNC stroje na valcovanie závitov, hydraulické závitové valcovacie stroje, mechanické dvojosové závitové valcovacie stroje, trojosové závitové valcovacie stroje na duté rúry a malé dvojosové závitové valce. Vyvíjame tiež automatické podávacie zariadenia pre závitové valce a brúsky.

Výber stroja nie je niečo, čo odporúčame robiť iba z katalógu. Pred navrhnutím modelu náš technický tím zvyčajne potrebuje pochopiť obrobok, špecifikáciu závitu, materiál, množstvo výroby, metódu valcovania a požadovanú úroveň automatizácie. To nám pomáha určiť, či je vhodný štandardný stroj alebo či je potrebná prispôsobená konfigurácia.

Taktiež udržiavame zariadenia na presné meranie a spracovanie, vrátane zariadení na brúsenie závitov REISHAUER, brúsnych a odvalovacích zariadení, CNC sústruhov, projektora Swiss White Horse a japonského trojrozmerného meracieho systému Mitutoyo. Tieto schopnosti podporujú našu prácu v strojárskej výrobe, ako aj pri výrobe lisovacích nástrojov na valcovanie závitov.

Zákazníkom, ktorí potrebujú technickú podporu po inštalácii, môžu naši profesionálni technici pomôcť s prevádzkou stroja, výberom nástrojov a problémami súvisiacimi s výrobou. Poskytujeme tiež nepretržitú technickú a popredajnú podporu.

Ak hodnotíte aCNC stroj na valcovanie závitovpre skrutky, skrutky, spojovacie prvky, závitové tyče alebo iné priemyselné komponenty nám môžete poslať výkres obrobku, materiál, špecifikáciu závitu a očakávaný objem výroby. Potom môžeme prediskutovať vhodný typ stroja, metódu valcovania, nástroje a konfiguráciu automatického podávania.

FAQ

Na čo sa používa CNC stroj na valcovanie závitov?

CNC stroj na valcovanie závitov sa používa na vytváranie vonkajších závitov na komponentoch, ako sú skrutky, skrutky, upevňovacie prvky a závitové tyče. S vhodnými valcovacími nástrojmi dokáže spracovať aj špeciálne profily závitov a iné formy, ako sú drážky.

Zlepšuje valcovanie závitov kvalitu závitu?

Pre vhodné materiály a správne navrhnuté nástroje môže valcovanie závitov poskytnúť konzistentné profily závitov a dobré povrchové podmienky. Skutočný výsledok závisí od materiálu, priemeru polotovaru, presnosti matrice, nastavenia stroja a parametrov valcovania.

Môžu CNC stroje na valcovanie závitov spracovať duté rúry?

áno. NERES vyrába trojosový stroj na valcovanie závitov špeciálne pre aplikácie dutých rúr. Konfigurácia stroja by sa mala zvoliť podľa rozmerov potrubia, materiálu a požiadaviek na závit.

Môže byť stroj vybavený automatickým podávačom?

áno. Naše CNC stroje na valcovanie závitov môžu byť vybavené automatickými podávacími zariadeniami. Automatické podávanie je obzvlášť užitočné pri opakovanej výrobe, pretože znižuje manuálne nakladanie a pomáha udržiavať nepretržitý výrobný cyklus.

Ako si vyberiem ten správny CNC stroj na valcovanie závitov?

Odporúčame začať skôr s obrobkom ako s modelom stroja. Dôležité informácie zahŕňajú materiál, vonkajší priemer, typ závitu, dĺžku závitu, tvar dielu, objem výroby, požadovanú presnosť a či je potrebné automatické podávanie. Na základe týchto detailov je možné určiť vhodný typ stroja, spôsob valcovania a matrice.

Vyrába NERES matrice na valcovanie závitov?

áno. NERES nezávisle vyrába rôzne typy závitových valcovacích nástrojov a raziacich nástrojov, vrátane nástrojov pre trojuholníkové, MJ letecké, šnekové, lichobežníkové, drážkované, PT a NPT profily závitov.
